Iniciar y Finalizar Sesión de Carga

1. Iniciar una Sesión de Carga
2. Finalizar una Sesión de Carga
3. Boton de Emergencia
4. Indicadores Adicionales

Iniciar una Sesión de Carga

• Verifique que el freno de mano del autobús esté activado y que la llave esté en la posición OFF
• Verifique el cable de carga para asegurarse de que no esté dañado o mojado
• Abra la puerta del puerto de carga en el autobús y asegúrese de que el área esté limpia y libre de suciedad y escombros
• Retire el mango del soporte del cargador
• Inserte firmemente el conector en el puerto de carga del autobús; escuchará un "clic" cuando esté conectado correctamente
• Se iniciará el protocolo de coneccion autobús/cargador así como del cable
• Una vez que el cable se haya verificado correctamente, comenzará la sesión de carga. El porcentaje (SoC) y transferencia de energía se mostrarán en la pantalla del cargador
• Antes de alejarse, asegúrese de que el autobús se esté cargando verificando los indicadores de carga del cargador y del autobús



⇑

• Vuelva a colocar el mango en la funda del cargador
  • Enrolle el cable para evitar daños accidentales. Nunca deje el mango de carga al aire libre o en el suelo

⇑

Botón de Emergencia

El cargador incluye dos interruptores de apagado de emergencia (EPO o E-Stop) conectados en serie con el PCS remoto

• Botón externo “hongo”: Ubicado en el lado izquierdo del cargador, si está frente a la pantalla. Gire el botón para permitir que salga y se reinicie
• Interruptor de bloqueo de la puerta de servicio: Ubicado justo dentro de la puerta de acceso de servicio del cargador en el lado superior derecho. Cierre la puerta de acceso de servicio para restablecer el interruptor

El PCS iniciará un apagado y abrirá los contactos cuando cualquiera de estos interruptores se abra o presione

⇑

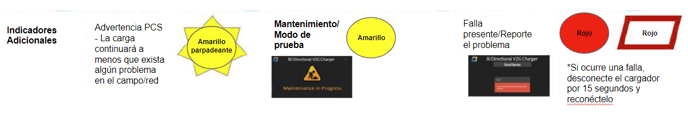

Indicadores Adicionales

⇑
