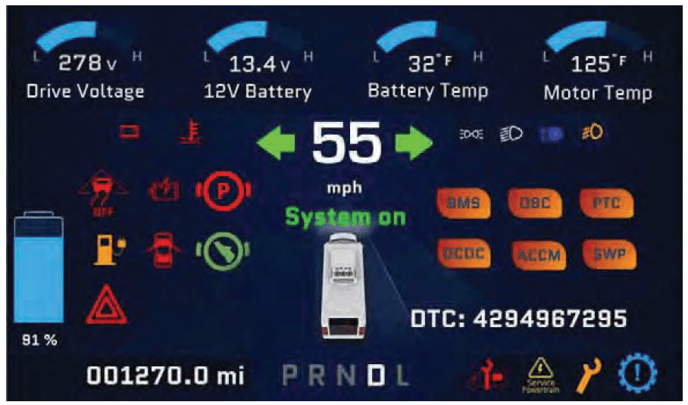

Simbolos del Tablero del Autobús

Indicador de voltaje de la batería:El voltaje normal de la batería oscila entre 250 y 370 V. El indicador cambia a color rojo cuando el voltaje de la batería sube o baja demasiado

Indicador de voltaje bajo de batería 12V: Se ilumina cuando la carga de la batería de 12V es baja

Temperatura de la batería del vehículo: El indicador de temperatura de la batería del vehículo oscila entre -40° a 176° F. El indicador cambia a color rojo cuando la temperatura de la batería sube o baja demasiado

Indicador de temperatura del refrigerante: Se ilumina cuando la temperatura del refrigerante excede la temperatura de funcionamiento normal

Indicador de control de tracción: Este indicador se encenderá cuando se active el control de tracción. Cuando el control de tracción está desactivado, este indicador también mostrará el indicador desactivado

Velocímetro digital: Velocidad del vehículo en millas por hora

Indicador de problema del motor: Se ilumina cuando hay un problema con el motor de transmisión del vehículo. Realice servicio de vehículo inmediatamente

Indicador del pedal de freno: Se ilumina cuando se pisa el pedal del freno

Indicador de luz baja: Se ilumina cuando las luces bajas/faros están encendidas

Indicador de batería baja del vehículo: Este indicador se encenderá cuando la carga de la batería de alto voltaje sea inferior al 20 %

Indicador de luces altas:  Se ilumina cuando las luces altas están encendidas

Indicador de puerta abierta: Se ilumina cuando las puertas del conductor o pasajeros están abiertas

Indicador de luz para neblina: Se ilumina cuando las luces antiniebla del vehículo están encendidas.

Indicador de freno de regeneración: Se ilumina cuando el freno de regeneración está activado. Evite frenar abruptamente cuando la regeneración esté activa

Indicador de mal funcionamiento de BMS: Se ilumina cuando hay un problema con el sistema de administración de batería. Realice el servicio del vehículo inmediatamente

Indicador de advertencia de riesgo: parpadea cuando las luces de emergencia del vehículo están encendidas

Indicador de mal funcionamiento de OBC: Se ilumina cuando hay un problema con el sistema de carga a bordo. Realice el servicio del vehículo inmediatamente

Indicador de SoC de batería: El indicador  SoC oscila entre 0 y 100 %. El color del indicador cambia a rojo cuando el SoC de la batería desciende por debajo del 20%. Cuando el vehículo se está cargando, el color del indicador cambia a verde

Indicador de mal funcionamiento del PTC: Se ilumina cuando hay un problema con el interruptor de presión, temperatura y corriente. Realice el servicio del vehículo inmediatamente

Direccional (izquierda): Parpadea cuando la direccional para girar a la izquierda está encendida

Indicador de mal funcionamiento DCDC: Se ilumina cuando hay un problema con el convertidor DC-DC. Realice el servicio del vehículo inmediatamente

Direccional (derecha):  Parpadea cuando la direccional para girar a la derecha está encendida

Indicador de mal funcionamiento del ACCM: Se ilumina cuando hay un problema con el módulo de control del aire acondicionado. Realice el servicio del vehículo inmediatamente

Lámpara de freno roja J1939 DM1: Indica un fallo mayor que  obliga a detener el vehículo. La lámpara parpadea lenta, rápidamente o permanecerá encendida según la gravedad de la falla

Advertencia ámbar Indicador J1939 DM1 : Señala una falla menor y no es necesario detener el vehículo inmediatamente. La luz parpadea lenta, rápidamente o permanecerá encendida según la gravedad de la falla

Indicador de protección J1939 DM1: Indica fallas en sistemas no eléctricos (por ejemplo, temperatura alta del fluido hidráulico). La lámpara parpadea lenta, rápidamente o permanecerá encendida según la gravedad de la falla

Indicador de mal funcionamiento J1939 DM1: Luz (MIL) indica fallas relacionadas con la transmisión eléctrica. La lámpara parpadea lenta, rápidamente o permanecerá encendida según la gravedad de la falla
